Diffraction Intensity Measurement Apparatus

Xa kev nug

Hauj lwm lawm

Ntev Aluminium Rail

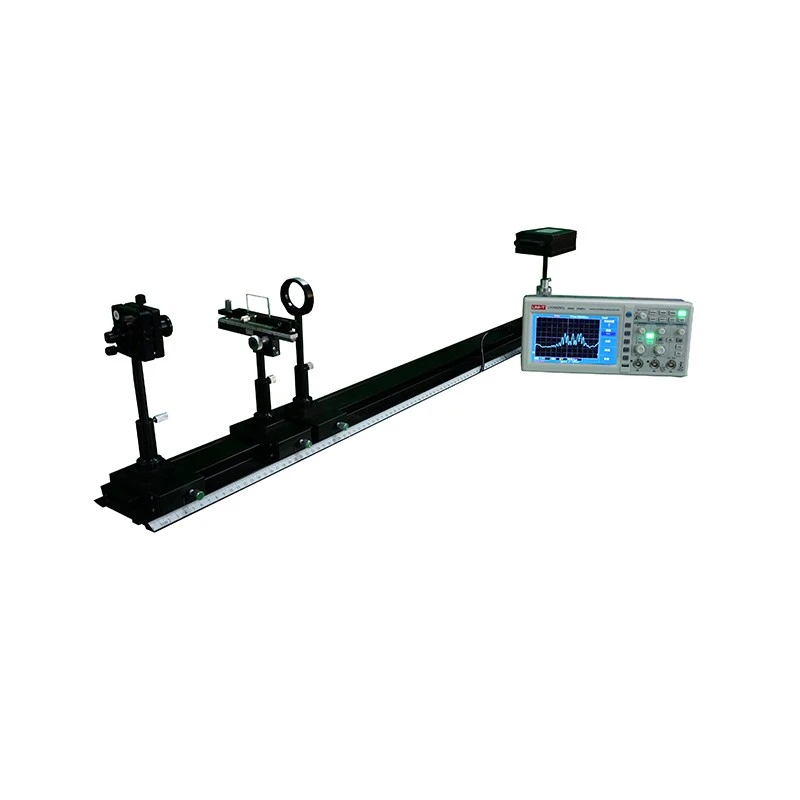

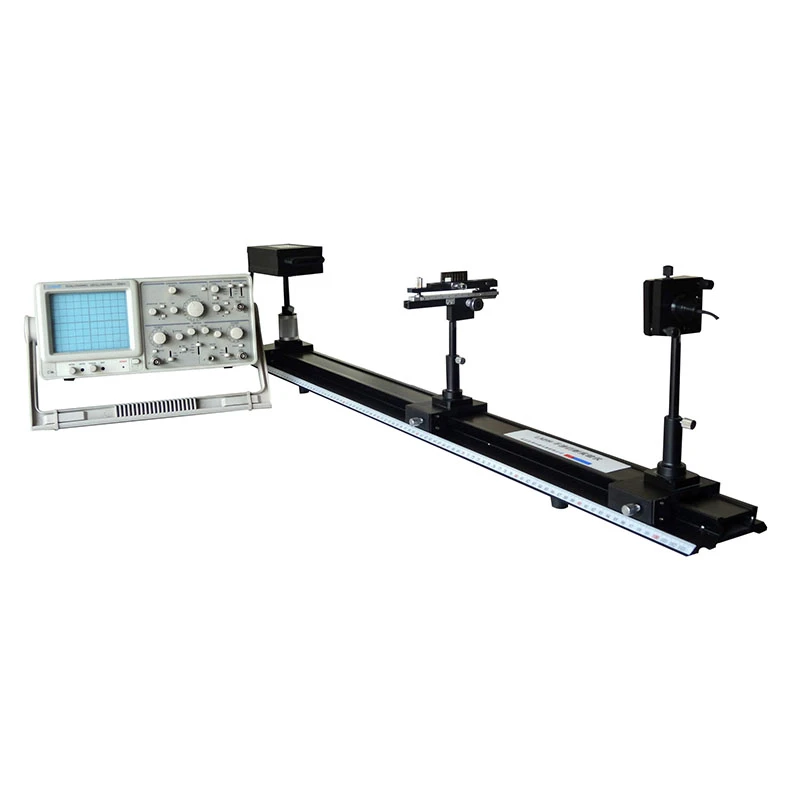

Qhov Diffraction Intensity Measurement Apparatus nta 100 cm aluminium rail nrog dub matte txheej kom txo cov teeb pom kev zoo thiab cuam tshuam thaum sim. Lub kaw lus suav nrog peb lub tsheb thauj mus los: ob txoj kev txav mus raws ib qho axis, thaum ib qho txav mus rau peb txoj kev. Lub teeb ci yog 650 nm laser diode nrog lub neej ua haujlwm ntev thiab suav nrog lub lens cylindrical. Lub laser txoj hauj lwm tuaj yeem hloov kho nyob rau hauv ob qho kev qhia, thiab lub teeb siv kuj tuaj yeem kho tau. Tus ntes yog linear CCD lub teeb tis sensor nrog 2,700 photosensitive ntsiab. Nws cov lus teb spectral yog 0.3 txog 0.9 μm, thiab qhov kev daws teeb meem spatial yog 11 μm. Cov cuab yeej no muab cov ntaub ntawv meej meej diffraction siv.

Txhim kho tsim qhov zoo

Qhov Diffraction Intensity Measurement Apparatus no muaj ob qhov zoo. Ua ntej, piv rau cheeb tsam CCD systems, nws qhia txog tag nrho lub teeb siv kev faib tawm nkhaus, tso cai rau cov tub ntxhais kawm saib tsis tau tsuas yog ci thiab tsaus fringes tab sis kuj muaj tag nrho cov duab nkhaus nrog kev daws teeb meem siab thiab nthuav dav. Thib ob, piv nrog cov tshuab luam theej duab photodiode, nws ntes tag nrho cov kev siv hluav taws xob tam sim ntawd yam tsis tas yuav muaj kev txav mus los.

Lub grating tuav tuaj yeem hloov kho hauv peb txoj kev: qaij, sab laug- sab xis, thiab nce - nqes. Sab laug- txoj cai hloov kho ntau yam yog 70 hli, nrog rau qhov tseeb ntawm 0.1 hli siv lub ntsuas vernier. Lub clamp muaj xws li cushioning mechanism los tiv thaiv cov gratings. Lub kaw lus yog tus neeg siv siab heev -tus phooj ywg.

Xya Grating Patterns

Qhov Kev Ntsuas Qhov Ntsuas Qhov Ntsuas Qhov Ntsuas no suav nrog kev sib xyaw ua ke nrog 7 pawg thiab 14 tus qauv, suav nrog ib txoj hlua, ib lub xaim, ob txoj hlua, triple slit, plaub-slit, thiab tsib-slit configurations. Cov txiaj ntsig tau tshwm sim ntawm oscilloscope, thiab tsis tas yuav tsum muaj chav tsaus. Lub kaw lus kuj tuaj yeem siv rau kev sim kho qhov muag ntxiv. Qhov kev txiav txim yam tsawg kawg nkaus yog ib chav tsev, thiab cov qauv sib txawv tuaj yeem ua ke hauv ib qho kev txiav txim. Thib peb-kev soj ntsuam tog tau txais kev txhawb nqa. Peb lub hom phiaj yog txhawb nqa kev kawm physics thoob ntiaj teb. Cov cuab yeej no kuj tau yeej ib qho khoom plig hauv kev sib tw qhia kev qhia hauv lub tebchaws.
